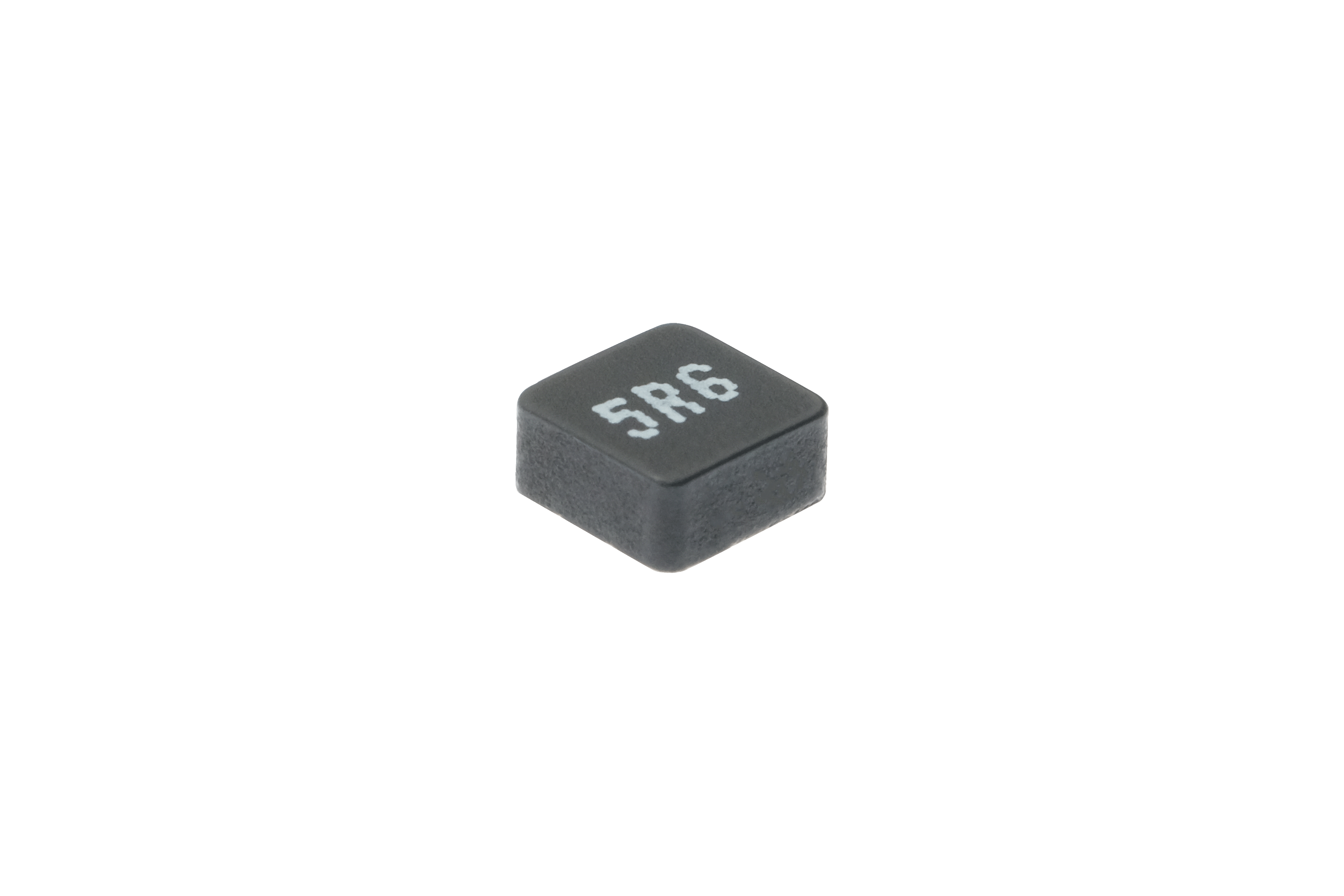

    CKSTT0402L
    储能
    磁屏蔽结构,闭合磁路,抗电磁干扰强,超低蜂鸣声,可高密度安装.
    小体积,大电流,在高频和高温环境下保持优良的温升电流及饱和电流特性.
    低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高.
    样品申请 在线客服
    产品信息
    产品用途
    1.PAD/Notebook/Desktop/Server applications PAD,笔记本电脑,台式机,服务器,
    2.DC/DC converter DC/DC转换器
    产品参数
    样品申请
    系列
    型号
    PDF
    电感值
    (μH)
    共模阻抗
    (Ω)
    阻抗
    (Ω)
    电感/
    阻抗公差
    测试条件
    DCR
    (mΩ)
    饱和电流
    TYP(A)
    温升电流
    TYP(A)
    用途
    状态
    工作温度
    (℃)

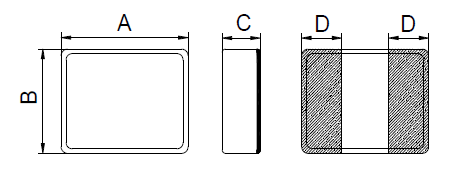

    长
    (mm)
    宽
    (mm)
    高
    (mm)
    封装
    屏蔽
    材质
    产品3D图
    绕线一体成型电感
    CKSTT0402L-6.8uH/M
    6.8
    ---
    ---
    ±20%
    1MHz/1V
    70
    4.5
    4.2
    消费品
    量产
    -40~125
    4
    4
    2.1
    SMD
    Y
    合金
    注释
    所有数据基于环境温度25℃条件下测试。
    电感测试条件为1kHz,1V。
    饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。
    温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。
    特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品 温度。
    请务必在最终应用时，验证产品发热状况。
    保存
    产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
    如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
    产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
    请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
    请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
    手上的油脂会导致可焊性降低，应避免用手直接接触端子。
